FDD与TDD都弱爆了,看看最牛的NDD!

发布时间:2023-01-18 文章来源:xp下载站 浏览:

网络技术是从1990年代中期发展起来的新技术,它把互联网上分散的资源融为有机整体,实现资源的全面共享和有机协作,使人们能够透明地使用资源的整体能力并按需获取信息。资源包括高性能计算机、存储资源、数据资源、信息资源、知识资源、专家资源、大型数据库、网络、传感器等。 当前的互联网只限于信息共享,网络则被认为是互联网发展的第三阶段。

  话说FDD和TDD两兄弟为了争宠吵得不可开交时,突然从石头里蹦出个NDD,宣称自己才是世上最牛的“DD”,FDD和TDD两兄弟顿时惊慌失措、黯然失色,私下里打探了一下NDD的底细。今天我们就来揭揭NDD的底,看看他到底牛在哪里?

  首先要从双工方式说起。

  FDD(频分双工):采用两个对称的频率信道来分别发射和接收信号.

  TDD(时分双工):发射和接收信号是在同一频率信道的不同时隙中进行的.

FDD和TDD都弱爆了,看看最牛的NDD!

  有人说,FDD是全双工,TDD是半双工。从一定意义上,这两个都不是全双工,因为都不能实现在同一频率信道下同时进行发射和接收信号。

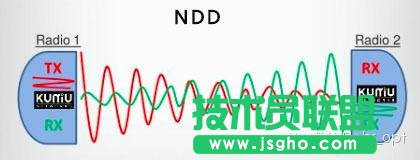

  今天我们介绍的NDD,可以实现发射和接收信号在同一频率同一时间进行传输,就是一个真正的全双工。不过,我更喜欢叫它“没有分工(No Division Duplex,NDD )”。

FDD和TDD都弱爆了,看看最牛的NDD!

  难道以前我们就没有想到过这么牛的全双工方式?当然不是。由于无线系统中发射信号会对接收信号产生强大的自干扰,如果按NDD那样的玩法,系统根本无法工作。在NDD那样的全双工模式下,如果发射信号和接收信号不正交,发射端产生的干扰信号比接收到的有用信号要强数十亿倍(大于100dB)。

  那么,NDD是怎么做到的?NDD最核心的就是消除了这100dB的自干扰。

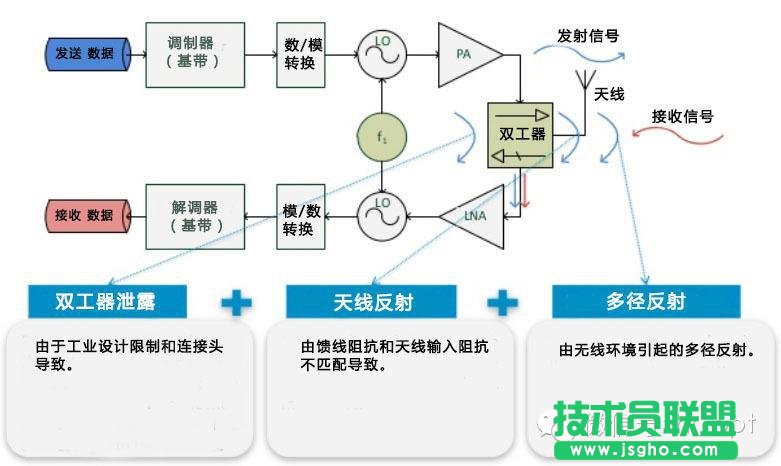

  先来看一看发射信号是怎样对接收信号产生强大的自干扰的。

FDD和TDD都弱爆了,看看最牛的NDD!

  由上图可知,由于双工器泄露、天线反射、多径反射等因素,发射信号掺杂进接收信号,产生了强大的自干扰。

  怎样消除这些干扰呢?幸运的是,由于发射信号是已知的,那么就可以用发射信号作为参考来消除自干扰。但是,这个参考信号只能从数字基带域获得。当数字信号转换为模拟信号后,由于线性失真和非线性失真的影响,很难从中获得参考。因此,任何自干扰消除技术如果要想成功,必须要考虑发射信号的非线性失真。

  另外,为了避免接收饱和,必须要考虑接收端模/数转换器的分辨率限制,因此,输入模/数转换器的自干扰信号强度必须确保小于一个确定值。

  解决了这些问题,就能有效的分解出干扰信号,将它消除。

  这个问题,据说NDD的主人已经解决了。

  来自斯坦福大学的Sachin Katti和他的团队突破了以上难题,并在2012 年成立了 Kumu Networks初创公司,目前正在部署将这一技术应用于small cell。

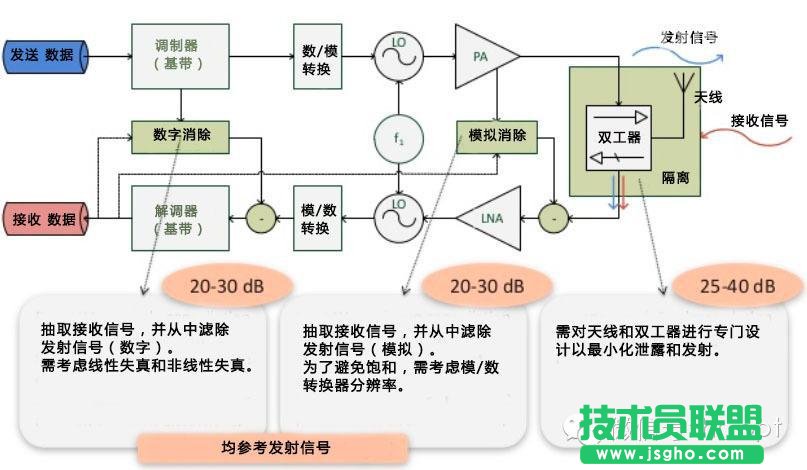

  他们是怎样突破的?Kumu给出了一些简单的原理介绍。

FDD和TDD都弱爆了,看看最牛的NDD!

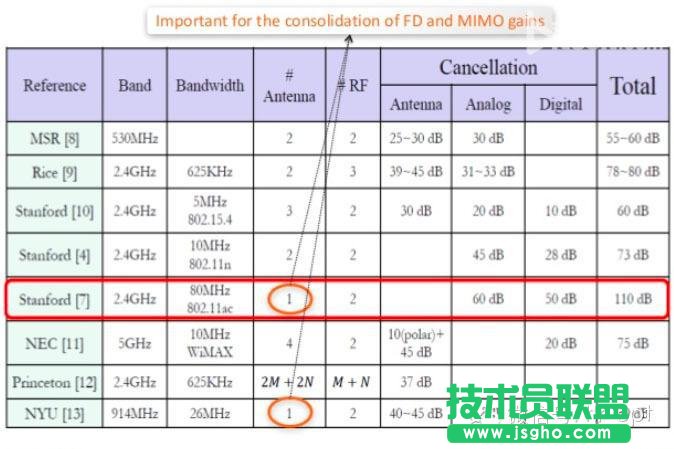

  其实Kumu的自干扰消除技术并非首创,但Kumu的电路算法是目前性能最强的,能够消除110dB的干扰信号。

FDD和TDD都弱爆了,看看最牛的NDD!

  得益于强大的自干扰消除技术,使得真正的全双工通信成为可能,无线频谱效率和时延将会得到大大提升,如果能够完美应用,这无疑是一次颠覆性的创新。

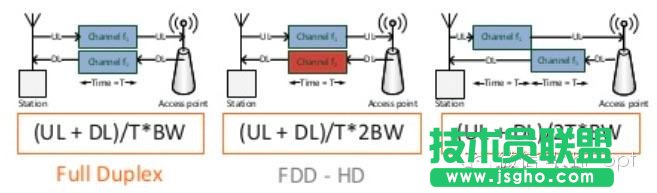

  1)比较FDD/TDD,频谱效率将提升一倍。

FDD和TDD都弱爆了,看看最牛的NDD!

  2)比较TDD,大幅度缩短时延。

FDD和TDD都弱爆了,看看最牛的NDD!

FDD和TDD都弱爆了,看看最牛的NDD!

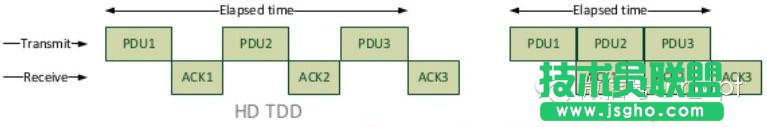

  因为TDD是时分双工,不能在同一时间收发数据,NDD则有效解决了这个问题,发送完数据,即刻接收反馈信息,减少时延。

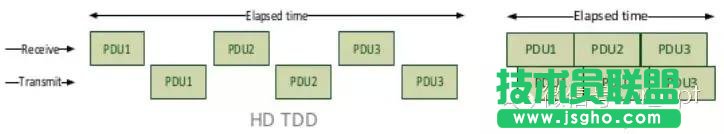

  另外,在传送数据包的时候,无需等待数据包完全到达才发送下一个数据包,特别是在重传的时候,大大减小时延。

  这一技术可以广泛应用于微波回程、WIFI接入、移动设备和LTE接入等,目前最快捷的应用是作为“Self-Backhaul Small cell”部署于现网。

FDD和TDD都弱爆了,看看最牛的NDD!
